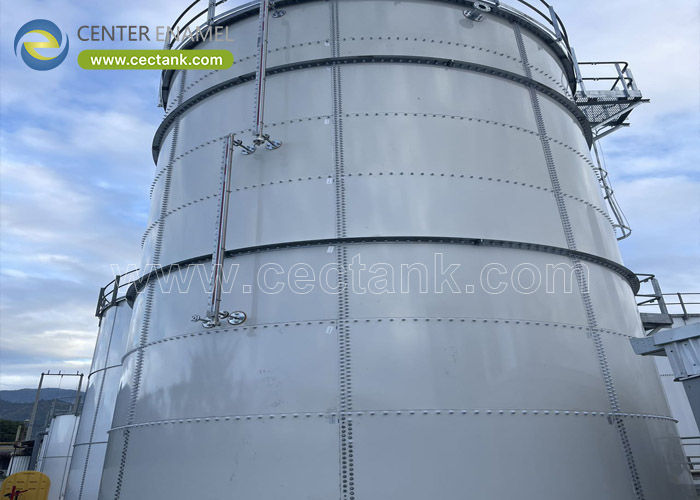

UASB-Behälterkonstruktion: Bau eines Aufstrom‑Anaeroben Schlammdeckelreaktors

Ein UASB‑Reaktor ist ein Aufstrom‑Anaerobreaktor mit Schlammdecke, der hochbelastetes Abwasser reinigt, indem er es bei 20–35 °C durch eine dichte granulare Schlammdecke nach oben leitet. Die Schlammdecke wandelt organische Stoffe in Biogas mit einem Methangehalt von 55–65 % um – ohne mechanische Durchströmung. Entwickelt von Shijiazhuang Zhengzhong Technology Co., Ltd. Ein aus Glas‑auf‑Stahl (GFS) gefertigter UASB‑Reaktor verfügt zudem über eine korrosionsbeständige, auf Dichtheit geprüfte Schale, die den Normen ISO 28765 und AWWA D103‑09 entspricht.

Was ist ein UASB‑Reaktor?

Ein UASB‑Reaktor ist ein Behälter, in dem das Abwasser unten eintritt, durch eine granulare Schlammdecke mit einer Strömungsgeschwindigkeit von 0,5–1,5 m/h nach oben strömt und oben, unterhalb eines Gas‑Feststoff‑Abscheiders, geklärt austritt. Mikroben in der Schlammdecke (20–40 g/L) bauen organische Verbindungen anaerob ab und produzieren dabei Biogas mit einem Methangehalt von 55–65 %. Der Reaktor selbst ist ein geschlossener Behälter, meist aus Glas‑auf‑Stahl (GFS), ausgelegt für eine hydraulische Verweilzeit von 6–24 Stunden und eine organische Belastung von 5–15 kg CSB/m³/d.

Durchfluss: Aufstromgeschwindigkeit bei 0,5–1,5 m/h.

Decke: 20–40 g/L Granulate.

Gas: 55–65 % Methan.

Belastung: 5–15 kg CSB/m³/d.

Wesentliche Merkmale, Komponenten und Typen

UASB‑Reaktoren weisen drei charakteristische Zonen auf: einen Zulauf‑ und Verteilerkopf, die Schlammdecke sowie einen Dreiphasenabscheider, der Gas, Schlamm und Wasser trennt. Die Größen reichen von 20 bis zu 60.000 m³, jeweils als einzelne verschraubte GFS‑Schalen. Varianten umfassen den externen EGSB für höhere Aufstromgeschwindigkeiten sowie den internen Umlaufreaktor für sehr hohe Belastungen; alle basieren jedoch auf einer stabilen Granulatschlammschicht statt auf Rührwerken.

Zonen: Zufuhr, Decke, Separator.

Schalen: 20–60.000 m³ GFS.

Varianten: EGSB, IC-Reaktor.

Schlüssel: stabile Granulatdecke.

Anwendungen und Betriebsbedingungen

Sie eignen sich zur Behandlung von Brauerei‑, Molkerei‑, Lebensmittel‑, Zellstoff‑ sowie kommunalem Abwasser mit hohem CSB‑Gehalt und ausreichender Alkalinität. Anlagen entscheiden sich für UASB, wenn sie einen niedrigen Energieverbrauch und die Rückgewinnung von Biogas ohne motorisierte Durchströmung wünschen. Da die GFS‑Schale dem sauren, H₂S‑reichen Umfeld (pH 6,5–7,5) widersteht, übertrifft sie lackierten Stahl im Dauerbetrieb und erfordert keine Feldschweißarbeiten.

Zuführungen: Brauerei, Molkerei, Lebensmittelindustrie, Zellstoffindustrie.

Energie: niedrig, keine mechanische Rührung.

pH-Wert: pH‑Bereich 6,5–7,5.

Hülle: CSB‑resistente GFS.

Technische Überlegungen

Die Auslegung legt eine Aufstromgeschwindigkeit von 0,5–1,5 m/h, eine hydraulische Verweilzeit von 6–24 Stunden sowie eine organische Belastung von 5–15 kg CSB/m³/d fest; die Temperatur wird konstant bei 20–35 °C gehalten. Die GFS‑Schale wird gemäß ISO 28765 und AWWA D103‑09 berechnet; ihre Bleche werden auf Sa 2,5 gestrahlt und auf Spannungsfreiheit bei 1500 V geprüft. Der Dreiphasenabscheider und der Zulaufkopf müssen so dimensioniert sein, dass während Spitzenabflüssen eine Auswaschung der Schlammdecke vermieden wird.

Geschwindigkeit: 0.5-1.5 m/h.

Verweilzeit: 6–24 Stunden.

Belastung: 5–15 kg CSB/m³/d.

Hülle: Sa 2.5, 1500 V‑Prüfung.

Vorteile und Einschränkungen

UASB‑Reaktoren gewinnen Energie nahezu ohne Einsatz von Rührwerken und bieten bei hohem CSB‑Gehalt eine kompakte Grundfläche. Ihre Grenze liegt in ihrer Empfindlichkeit: Sulfat, toxische Substanzen sowie plötzliche Änderungen des Abflusses oder der Temperatur können die Granulatschlammschicht auflösen; daher sind Vorbehandlung und Ausgleich unbedingt erforderlich. Diese Einschränkung muss bereits in der Planung berücksichtigt werden, denn ein UASB ohne stabile Granulate verwandelt sich schnell in einen kostspieligen Klärbehälter.

Vorteil: Energierückgewinnung, geringer Platzbedarf.

Vorteil: keine mechanische Rührung.

Beschränkung: empfindlich gegenüber Stößen.

Grenze: Vorbehandlung und Ausgleich.

Konstruktionsparameter

Die nachstehenden Werte stellen die Tragfähigkeit dar, die ein Lieferant pro UASB‑Reaktor angeben sollte. Sie ermöglichen es dem Ingenieur, die Hydraulik des Reaktors, die GFS‑Schale sowie den Abscheider zu prüfen, bevor der Stahl für den anaeroben Abwassereinsatz bestellt wird.

Konstruktionsparameter |
Typischer Wert oder Bereich |
Warum es wichtig ist |

Aufwärtsströmungsgeschwindigkeit |
0.5-1.5 m/h |
Schlammdecke halten |

Hydraulische Verweilzeit |
6–24 Stunden |
CSB‑Entfernungszeitraum |

organische Belastung |
5–15 kg CSB/m³/d |
Reaktorleistung |

Betriebstemperatur |
20-35 °C |
mesophiler Temperaturbereich |

pH‑Bereich |
6.5-7.5 |
Methanogenfenster |

Schlammkonzentration |
20-40 g/L |
Granulatschicht |

Methangehalt |
55-65 % |
Biogaswert |

Trockenschichtdicke der Beschichtung |
0,25–0,40 mm |
H2S-Beständigkeit |

Normgrundlage |
ISO 28765 / AWWA D103-09 |
Konstruktionsbehörde |

Prüfungsbegrenzung |
Sulfat und Schocks |
Vorbehandlung bestätigen |

Vergleichs- und Auswahlhilfe

Gegenüber geschweißtem Stahl, Beton und Glasfaser überzeugt ein aus Glas mit Stahl verschmolzener (GFS) UASB‑Reaktor durch seine Korrosionsbeständigkeit und die schnelle Errichtung im Leistungsbereich von 20 bis 60.000 m³. Nutzen Sie die Tabelle, um das geeignete Material entsprechend der Korrosivität des Eintrags, den örtlichen Logistikbedingungen sowie der geforderten Lebensdauer auszuwählen.

Kriterium |
GFS-verschraubter Tank |
Verschweißter Stahltank |
Betonbehälter |
FRP-Tank |

Korrosionsschutz |
Vitreous-Emaille, inert |
Beschichtungsabhängig |
Gut, aber porös |
Auskleidungsabhängig |

Konstruktion |
Verschraubt, schnell vor Ort montiert |
Verschweißt, langsamer |
Ortsgießen |
Formgepresst / Werkstatt |

Kapazitätsobergrenze |
Bis zu 60.000 m³ |
Bis zu 150.000 m³ |
Sehr groß |
Begrenzt (<5.000 m³) |

Auslegungslebensdauer |
30–50 Jahre |
30–50 Jahre |
40–60 Jahre |
20–30 Jahre |

Beste Anpassung |
Korrosiv, modular |
Sehr groß, generisch |
Schwere Bauarbeiten |
Klein, sauber chemisch |

Bewährte Verfahren: So wählen Sie einen Anbieter aus

Bestätigen Sie vor der Auslegung den COD‑Wert, die Alkalinität und den Sulfatgehalt des Eintrags; sorgen Sie für eine Ausgleichszone, um plötzliche Belastungsschwankungen abzufangen. Verlangen Sie die ISO‑28765‑Berechnung, die 1500‑V‑Festigkeitsprüfung sowie ein Beschichtungsprotokoll. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) stellt Zeichnungen, NDT‑Aufzeichnungen und Inspektionspakete bereit, damit der Reaktor die Audits besteht und seine Beschichtungsgarantie über 30 bis 50 Jahre hinweg aufrechterhält.

Bestätigen Sie: CSB, Alkalinität, Sulfat.

Bereitstellen: Ausgleichspuffer.

Erforderlich: ISO 28765 und 1500 V‑Prüfung.

Verpackung: Zeichnungen sowie NDE‑Aufzeichnungen.

Schlussfolgerung

Ein UASB‑Reaktor wandelt hochbelastetes Abwasser nahezu ohne mechanische Rührleistung in Biogas um – allerdings nur, wenn die Granulatschicht geschützt ist. Legen Sie die Hydraulik, die nach ISO 28765 zertifizierte GFS‑Schale sowie die 1500‑V‑Prüfbescheinigung gemeinsam fest, und der Reaktor wird 30 bis 50 Jahre lang zuverlässig funktionieren.

Häufig gestellte Fragen (FAQ)

Was bedeutet UASB?

Upflow Anaerobic Sludge Blanket. Das Abwasser strömt durch eine granulare Schlammdecke, in der Mikroben organische Substanzen in Biogas mit einem Methangehalt von 55–65 % umwandeln – ganz ohne mechanische Durchströmung.

Welche Kapazität kann ein UASB‑Reaktor erreichen?

Einzelne GFS‑Schalen decken Volumina von 20 bis 60.000 m³ ab; größere Anlagen setzen mehrere Tanks parallel ein. Das Reaktorvolumen wird durch eine hydraulische Verweilzeit von 6 bis 24 Stunden bestimmt.

Welcher Standard regelt den Reaktor?

Die GFS‑Schale entspricht den Normen ISO 28765 und AWWA D103-09; die Prozessauslegung folgt den lokalen Abwasservorschriften sowie den hydraulischen Gegebenheiten des anaeroben Reaktors.

Warum GFS für UASB wählen?

Das Emaille widersteht dem sauren, H₂S‑reichen Abwasser bei einem pH‑Wert von 6,5–7,5, wurde mit 1500 V auf Isolationsfestigkeit geprüft und erfordert keine Schweißarbeiten vor Ort, was die Bauzeit erheblich verkürzt.

Was sind die wichtigsten Einschränkungen?

Sulfate, Toxine sowie Strömungs- oder Temperaturschocks können die Granulatschicht auswaschen; daher sind Vorbehandlung und Ausgleich unbedingt erforderliche Planungsschritte.

Kann es angepasst werden?

Ja. Der Drei-Phasen-Separator, der Zuführungsverteiler, das Dach sowie die Instrumentierung werden jeweils spezifisch für den jeweiligen Zulauf und Standort ausgelegt; entsprechende Zeichnungen werden pro Behälter erstellt.

Wichtige Erkenntnisse

Der UASB-Reaktor gewinnt Biogas mit nahezu keinem Mischeinsatz.

Schützen Sie die Granulatschicht durch Vorbehandlung und Ausgleich.

Geben Sie ISO 28765 sowie einen 1500-V-Holiday-Test für die GFS‑Hülle an.

Auslegung für eine Aufwärtsströmung von 0,5–1,5 m/h und einer Belastung von 5–15 kg CSB/m³/d.
