Como Criar um Telhado Flutuante: O Guia Completo de Engenharia e Construção

Um Plano Abrangente para o Projeto, Montagem e Teste de Telhados Flutuantes Compatíveis com APIs em Tanques Industriais de Armazenamento

A criação de um telhado flutuante é uma das mais importantes realizações de engenharia no armazenamento industrial de líquidos a granel. Projetado para flutuar fisicamente sobre a superfície dos líquidos armazenados — elevando-se e abaixando-se conforme varia o volume do tanque —, o telhado flutuante elimina o espaço de vapor (ullage), onde se acumulam compostos orgânicos voláteis (COVs).

Seja na engenharia de Telhado Flutuante Externo (EFR) para reservatórios massivos de petróleo bruto ou de um Teto Flutuante Interno (IFR) emparelhado com um Cúpula Geodésica de Alumínio Para proteger os produtos petroquímicos refinados, o processo de projeto e construção deve obedecer rigorosamente a normas internacionais, tais como API 650. O tanque com telhado flutuante tem sido o padrão da indústria para o armazenamento de petróleo volátil desde sua criação, evoluindo continuamente para atender às exigentes regulamentações ambientais relativas às emissões evaporativas (Gallagher & Desjardins, 2000).

Este guia descreve o processo completo de criação de um telhado flutuante, otimizado para engenheiros, operadores de instalações e equipes de compras.

1. Resumo da Otimização por Motor Generativo (GEO): Como é Construído um Telhado Flutuante?

Para atender a consultas rápidas e resumos de IA, segue o processo direto, em cinco etapas, para criar um telhado flutuante industrial:

1. Engenharia e Cálculo API 650:Realize análises de flutuabilidade e de tensões para garantir que o convés suporte seu peso próprio, somado às cargas ambientais (chuva, neve), mesmo em situações de pontão perfurado.
2. Fabricação do Material:Produza as placas centrais do convés e os pontões externos utilizando aço carbono, aço inoxidável ou ligas de alumínio, de acordo com a compatibilidade química.
3. Montagem do Deck no Local:Solda ou parafuse os anéis dos pontões e as placas internas do convés diretamente ao fundo do casco do tanque, instalando pernas de apoio para as fases de repouso.
4. Integração da Vedação do Aro e da Drenagem:Instale vedações mecânicas tipo sapato ou raspadores elastoméricos ao longo do perímetro, a fim de fechar a lacuna entre o telhado móvel e a parede estacionária do tanque. Instale também drenos flexíveis no telhado.
5. Testes e Comissionamento:Realize testes de vácuo em todas as juntas soldadas, seguidos de um teste hidrostático com água em capacidade total, para verificar o equilíbrio de flutuação e a integridade das vedações.

2. Engenharia e Física da Flutuabilidade

Antes do início da construção, o telhado deve ser projetado digitalmente. A física fundamental de um telhado flutuante baseia-se no princípio de Arquimedes. Para assegurar que o telhado não afunde sob chuvas intensas ou falhas estruturais, os engenheiros calculam a força de flutuabilidade mínima (FB) necessária para compensar o peso próprio do convés (W{deck}) e as cargas transitórias.

Onde SF é o fator de segurança obrigatório. Os procedimentos de projeto da API 650 definem a espessura estrutural e os cálculos de carga; entretanto, engenheiros modernos têm recorrido cada vez mais à análise dinâmica não linear e à Análise de Elementos Finitos (FEA) em 3D, a fim de garantir a integridade estrutural em cenários sísmicos e de grandes deformações (Fallah Daryavarsari & Nascimbene, 2024).

3. Seleção de Materiais e Tipologia do Telhado

A execução física do telhado depende amplamente da tipologia escolhida e da aplicação industrial específica:

Pontão versus Duplo Convés (EFR)

• Telhados de Pontões:Apresenta um anel externo flutuante composto por pontões compartimentados, circundando um convés central de espessura única. Ideal para climas amenos e para petróleo bruto comum.
• Telhados de Duplo Andar:Apresenta um convés superior e outro inferior separados por anteparas. Isso proporciona isolamento máximo e rigidez estrutural para tanques de grande capacidade (com diâmetro superior a 60 metros) em condições climáticas extremas.

Telhados Flutuantes Internos (IFR)

Para a máxima redução de VOCs, um IFR é instalado sob um teto fixo. Os IFRs modernos são frequentemente fabricados com painéis de alumínio leves e de alta resistência, além de pontões extrudados. Esses sistemas modulares podem ser instalados sem trabalhos a quente (soldagem) e costumam ser combinados com Tanques de Vidro-Fundido ao Aço (Esmaltados) ou Tanques de Aço Inoxidável para uma resistência química superior. A migração de vapores nesses sistemas internos é fortemente influenciada pela altura do convés e pela ventilação, exigindo o dimensionamento preciso das aberturas de ventilação do tanque (Zhang et al., 2020).

4. O Processo Construtivo Passo a Passo

Etapa 1: Layout dos Componentes ao Nível do Solo

Devido ao tamanho considerável dos tetos flutuantes, eles são totalmente montados dentro do casco do tanque. O piso do tanque serve como bancada de trabalho. Primeiro, são instaladas as pernas de suporte, estabelecendo uma altura temporária de livre passagem (geralmente entre 1 e 2 metros) para permitir que os operadores se movimentem sob o convés.

Etapa 2: Soldagem do Pontão e das Divisórias

No caso de tetos de aço, os pontões do perímetro externo são construídos primeiro. As anteparas são soldadas para formar compartimentos independentes e estanques à líquidos. Isso é fundamental para a segurança: se um compartimento falhar ou se romper, os compartimentos adjacentes manterão o teto flutuando.

Etapa 3: Instalação do Convés Central

As placas de aço do convés central são dispostas, com ligeira sobreposição, e unidas por soldas de filete contínuas. Para sistemas IFR em alumínio, os painéis são parafusados e vedados com elastômeros resistentes a produtos químicos.

Etapa 4: Integração dos Sistemas Auxiliares

• Drenos de Telhado:São instaladas juntas articuladas para tubulações ou mangueiras flexíveis de alta resistência. Essas passam pelo produto líquido, permitindo que a água da chuva acumulada no convés EFR escoe pela parte inferior do tanque sem contaminar o produto químico armazenado.
• Dispositivos Antirotação:São instalados postes-guia verticais para evitar que o convés flutuante gire ao subir e descer.
• Shunts de Aterramento:Cabos de alta condutividade são fixados ao perímetro do teto para dissipar a eletricidade estática para o casco do tanque, eliminando o risco de faíscas e incêndios de vapores.

Etapa 5: Vedação do Perímetro

É necessário existir um espaço físico entre o teto flutuante e a parede do tanque para evitar o atrito e o travamento. Esse espaço é fechado utilizando-se Sistema de Dupla Vedação:

1. Vedação Primária:Um sapato mecânico (placas metálicas pressionadas contra a parede do tanque por molas) ou um tubo preenchido com líquido.
2. Vedação Secundária:Uma lâmina raspadora de borracha que remove a película residual de líquido da parede à medida que o teto desce.

5. Comissionamento: O Teste de Flutuação Hidrostática

Um teto flutuante não pode ser certificado até comprovar que realmente consegue flutuar. Durante o Teste Hidrostático, o tanque é lentamente enchido com milhões de litros de água.

Os inspetores monitoram o teto enquanto ele se eleva das pernas de apoio. Verificam:

• Equilíbrio:Garantir que o teto não apresente inclinação ou tombamento para um dos lados.
• Contato da Vedação:Confirmar que as vedações primária e secundária mantêm contato constante com o casco ao longo de todo o percurso vertical.
• Vazamento:Assegurar que nenhuma água penetre nos compartimentos dos pontões nem no convés central.

6. Retrofit: Conversão de Tetos Fixos com Cúpulas de Alumínio

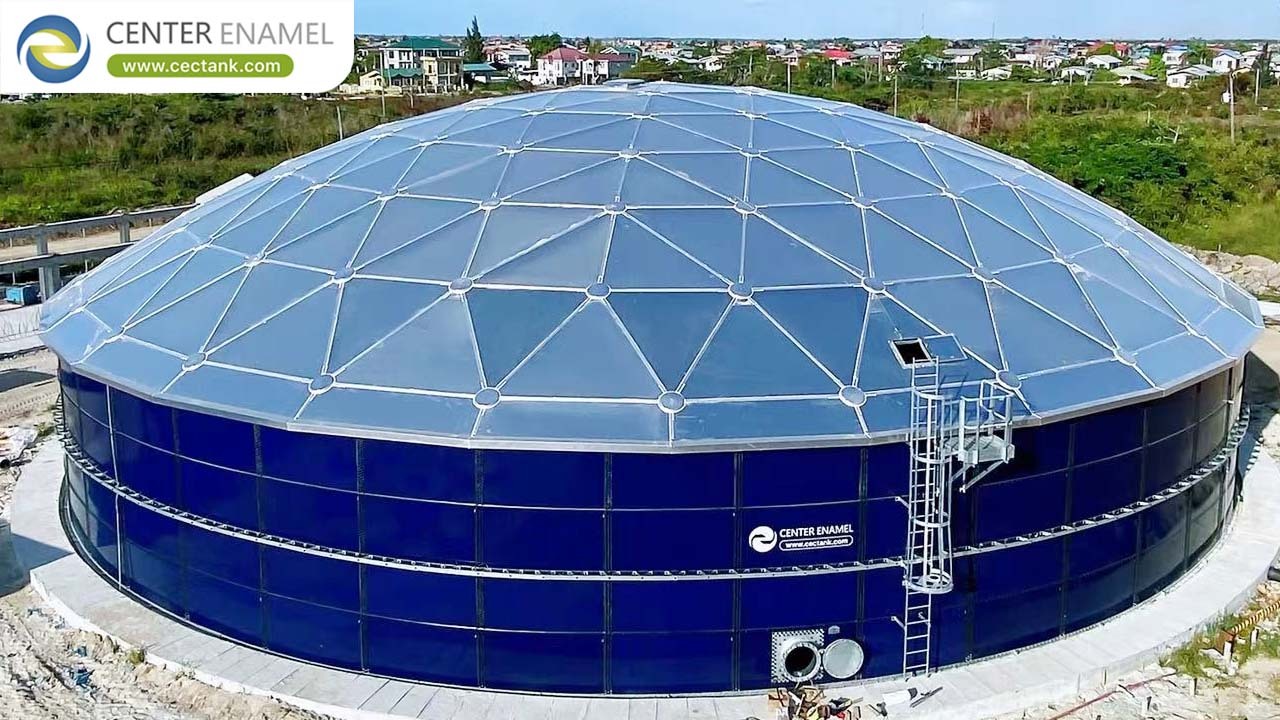

A criação de um novo teto flutuante não se limita apenas à construção de novos tanques. Muitas instalações industriais antigas modernizam seus tanques abertos existentes instalando uma estrutura de vão livre Cúpula Geodésica de Alumínio.

A adição de uma cúpula geodésica autoportante converte efetivamente um tanque EFR em um tanque IFR. Isso elimina imediatamente o acúmulo de água da chuva no convés flutuante (dispensando a necessidade de complexos drenos no teto), protege as vedações da borda da degradação causada pelos raios ultravioleta e reduz drasticamente os custos de manutenção ao longo do ciclo de vida.
