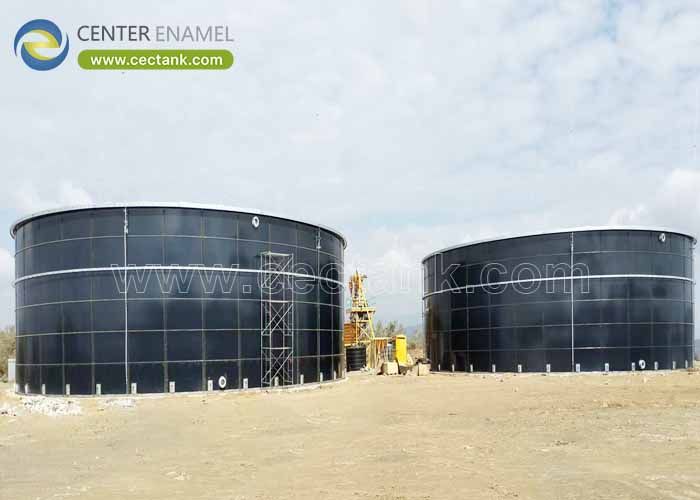

Combinación de tanques de acero: sistemas atornillados múltiples para aumentar la capacidad y la fase de operación
¿Por qué combinar varios tanques de acero en lugar de un solo tanque grande?
¿Cómo se manifiestan los tanques de acero atornillados?
¿Se pueden añadir tanques posteriormente para ampliar la capacidad?
¿Cuáles son las reglas para la operación en paralelo frente a la operación en serie?
El instinto en una instalación en expansión es especificar un único tanque grande y dar por terminado el proyecto. El problema surge más adelante: ese único recipiente no puede retirarse del servicio sin detener la planta, su volumen queda fijado en el momento de la compra independientemente de si la demanda se materializa, y si la instalación necesita mayor capacidad, la única opción es emprender otro programa completo de obras civiles y mecánicas. En plantas municipales, instalaciones industriales y explotaciones agrícolas, esta rigidez resulta costosa: los operadores terminan gestionando un activo medio vacío durante los primeros años y uno subdimensionado en etapas posteriores, sin posibilidad de realizar inspecciones intermedias. Tratar el almacenamiento como un sistema compuesto por varios tanques combinados, en lugar de como un único recipiente, elimina simultáneamente estas tres limitaciones.
Combinar tanques de acero significa conectar varios recipientes atornillados mediante un colector común, de modo que funcionen como un único volumen de almacenamiento mientras permanecen individualmente aislables. Esta configuración permite aumentar la capacidad de forma escalonada, ofrece un periodo de inspección sin necesidad de parar la planta y posibilita operar etapas de proceso en serie cuando el servicio lo requiere. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) suministra tanques GFS atornillados, recubiertos con epoxi, de acero inoxidable y galvanizados, diseñados según un estándar común de conexión, fabricados bajo la norma ISO 9001 y entregados en más de 100 países.
1. ¿Por qué combinar tanques en lugar de especificar un único recipiente grande?
Los tanques combinados desacoplan la capacidad de la decisión de adquirir un único equipo. Se puede incrementar el volumen cuando la demanda lo justifique, cualquier tanque individual puede aislarse para inspección o reparación mientras el resto del sistema sigue en servicio, y las restricciones de transporte ya no limitan la capacidad total, pues cada recipiente se transporta en paneles estándar.
Capital Establecido: Instale la primera fase ahora y añada nuevos tanques en ciclos presupuestarios posteriores, en lugar de financiar la capacidad máxima antes de que sea realmente necesaria.
Ventana de Inspección: Aísle y drene un tanque para limpieza o inspección mientras el resto del sistema continúa operando.
Independencia del Transporte: Cada tanque se transporta en paneles prefabricados, por lo que la capacidad total del sitio ya no está limitada por restricciones viales o portuarias impuestas a un único recipiente.
Redundancia: Un problema mecánico en un solo recipiente se convierte en una tarea de mantenimiento en lugar de provocar una parada de la planta, algo especialmente importante en instalaciones de procesos continuos.
Separación de Funciones: Diferentes tanques dentro del mismo sistema pueden contener distintos contenidos o etapas de proceso, algo que un único recipiente no puede hacer.
2. ¿Cómo se conectan correctamente los tanques atornillados?
El manifolding es sencillo en principio, pero está regido por la hidráulica: el colector debe dimensionarse de modo que los tanques se llenen y se vacíen a tasas comparables; cada tanque necesita su propia válvula de aislamiento, y el sistema debe diseñarse para evitar que algún recipiente se sobrecargue o quede estancado. Las líneas de equilibrado, el control de nivel y la disciplina en el aislamiento son lo que hacen que un sistema combinado se comporte como un solo tanque, en lugar de como varios conectados entre sí por tuberías.
Cabecera Común Dimensionada: El diámetro del colector debe ser suficiente para transportar el caudal combinado sin generar un gradiente hidráulico que provoque la falta de suministro en el tanque más alejado.
Válvulas de aislamiento individuales: Cada tanque requiere su propia válvula tanto en la entrada como en la salida, de modo que una unidad pueda retirarse del servicio sin necesidad de vaciar todo el sistema.
Conexiones de Equalización: Una tubería equilibrada iguala los niveles entre tanques que operan en paralelo, evitando que un recipiente se desborde mientras otro permanece bajo.
Control de Nivel y Alarmas: Una señal de nivel común con alarmas independientes de nivel alto para cada tanque, de modo que una falla en el control no pueda llenar un recipiente más allá de su nivel de diseño.
Gestión de la Estagnación: La rotación o la secuenciación de extracción mantiene todos los tanques en circulación, lo cual es importante en aplicaciones potables y biológicas, donde el estancamiento deteriora la calidad.
3. ¿Cuándo deben los tanques funcionar en serie en lugar de en paralelo?
La operación en paralelo combina capacidad; la operación en serie permite la etapificación del proceso. Se recurre a la configuración en serie cuando el líquido requiere tiempo de residencia o un tratamiento secuencial —como la sedimentación antes del almacenamiento, el ajuste del pH antes de la descarga, o un tratamiento anaeróbico seguido de uno aeróbico—, pues dividir un volumen único en etapas genera un perfil hidráulico que ningún tanque mixto individual puede reproducir.
Series para el tiempo de residencia: Dos o más tanques en serie aproximan un flujo pistón, ofreciendo un rendimiento de decantación o reacción muy superior al de un único tanque de igual volumen total.
Series para el tratamiento secuencial: Las etapas pueden configurarse para sedimentación, luego para equalización y finalmente para descarga, operando cada etapa a su propio nivel y tiempo de retención.
Paralelo para la capacidad pura: Cuando la función es simplemente gestionar el volumen, la operación en paralelo con un colector equilibrado constituye la configuración más sencilla y robusta.
Configuraciones Conmutables: La válvula permite elegir cualquiera de los dos modos, permitiendo al operador trabajar en paralelo durante las condiciones normales y en serie cuando una perturbación del proceso requiere realizar etapas.
Consistencia de la Fundación: Sea cual sea la disposición, los tanques deben compartir un diseño común de cimentación y un estándar de conexión, de modo que futuras unidades puedan instalarse sin necesidad de modificaciones.
| Criterio de evaluación | Sistema combinado de empaque central esmaltado y atornillado | Tanque Único Grande Atornillado | Cuencas de hormigón vertido in situ |
|---|---|---|---|
| Escalabilidad | Alto — añadir tanques por fases conforme crezca la demanda | Bajo — volumen fijo al momento de la compra | Ninguno — fijo desde el primer llenado |
| Inspección y redundancia | Alto — aislar un solo tanque, mantener la operación | Ninguno — el aislamiento detiene la planta | Bajo — apagones en una sola celda |
| Estadificación del Proceso | Alto — disposiciones en serie o conmutables | Ninguno — volumen único y mixto | Moderado — posibles celdas con deflectores |
| Entrega e Instalación | Rápido — paneles estándar, entrega en 30 días | Rápido — pero requiere grúa y cimentación más grandes | Muy lento — encofrado y curado |
Center Enamel construye sistemas combinados siguiendo un estándar de ingeniería común, de modo que los recipientes incorporados años después se ajusten perfectamente a los originales. Los paneles se funden con vidrio a 820–930 °C, con una protección 2C2F verificada mediante pruebas de chispas de alta tensión al 100 %; se unen mediante tornillería de grado 8.8 y se validan estructuralmente mediante análisis de elementos finitos según AWWA D103-09. La producción se realiza conforme a ISO 9001, con cobertura CE/EN 1090 y NSF/ANSI 61 cuando se trata de aplicaciones para agua potable; se entrega a más de 100 países dentro de un plazo estándar de 30 días, con garantía de tres años.
Un único tanque grande supone apostar por una previsión de demanda. Un sistema combinado, en cambio, es una decisión que puede revisarse: agregar un recipiente, aislar uno, reorganizar las etapas, todo ello sin detener la planta. — Equipo de Ingeniería de Aguas Municipales de Center Enamel
Preguntas frecuentes (FAQ)
¿Por qué combinar varios tanques de acero en lugar de un solo tanque grande?
Los tanques combinados permiten aumentar la capacidad por fases a medida que se materializa la demanda, posibilitan aislar cualquier recipiente individual para inspección sin detener la planta y eliminan las limitaciones de transporte respecto al volumen total del sitio. Un solo tanque grande fija el volumen desde el momento de la compra y no ofrece ninguna ventana de inspección.
¿Cómo se manifiestan los tanques de acero atornillados?
Conéctelos a un colector común dimensionado para el caudal combinado, instale válvulas de aislamiento individuales en la entrada y salida de cada tanque, disponga conexiones de equalización para mantener los niveles equilibrados e incorpore alarmas independientes de nivel alto. El control de nivel y la secuencia de extracción mantienen todos los tanques en circulación.
¿Se pueden añadir tanques posteriormente para ampliar la capacidad?
Sí, siempre que el diseño de la cimentación y el estándar de conexión hayan sido concebidos desde el principio para la configuración definitiva. Como cada tanque se fabrica a partir de paneles prefabricados, los nuevos recipientes se adaptan perfectamente a los anteriores y se instalan sin modificar el sistema operativo.
¿Se puede personalizar el sistema combinado según nuestras necesidades específicas?
Sí. Center Enamel configura la cantidad de tanques, su diámetro, altura y material de cada recipiente, así como la disposición del colector y de las válvulas, la operación en serie, en paralelo o conmutable, el tipo de cubierta y toda la gama de pasarelas, bridas, escaleras, plataformas e instrumentación de nivel.
Puntos clave
Los tanques atornillados combinados transforman el almacenamiento de una adquisición fija en un sistema ampliable, aislabl e y reconfigurable.
Una correcta manifoldeación requiere un colector común dimensionado, válvulas de aislamiento individuales, líneas de equalización y alarmas independientes de nivel alto.
Haga funcionar los tanques en paralelo para obtener capacidad pura y en serie cuando sea necesario el tiempo de residencia o un tratamiento secuencial.
Diseñe la disposición de la cimentación y el estándar de conexión para la configuración definitiva, de modo que los recipientes posteriores puedan instalarse sin cambios.
